SC SERİSİ

  • Product Description

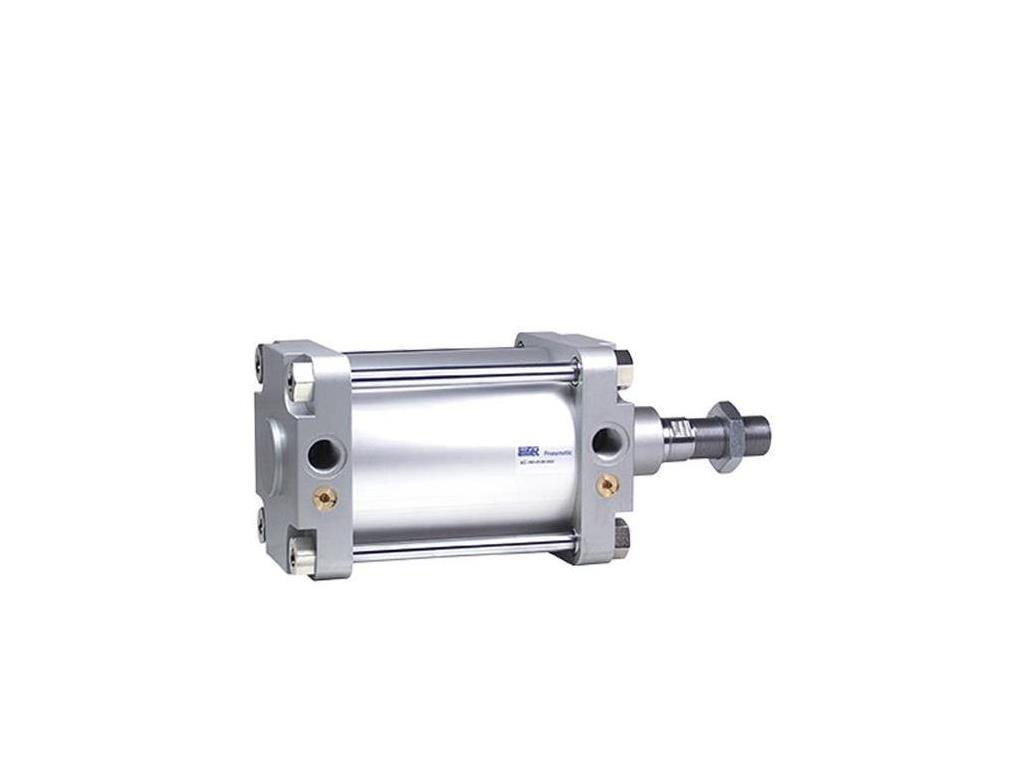

    PMB : ÇİFT ETKİLİ SİLİNDİR
    PMB-Y : ÇİFT ETKİLİ YASTIKLAMALI
      SİLİNDİR
    PMB-A : ÇİFT ETKİLİ MANYETİK
      SİLİNDİR
    PMB-D : ÇİFT ETKİLİ ÇİFT MİLLİ
      SİLİNDİR
    PMB-YA : ÇİFT ETKİLİ YASTIKLAMALI
      MANYETİK SİLİNDİR


    PMB-YD : ÇİFT ETKİLİ YASTIKLAMALI
      ÇİFT MİLLİ SİLİNDİR
    PMB-AD : ÇİFT ETKİLİ MANYETİK
      ÇİFT MİLLİ SİLİNDİR
    SİLİNDİR Ø MİL Ø İTME ve ÇEKME KUVVETLERİ (6Bar)
    (mm) (mm) İtme Kuvveti (N) Çekme Kuvveti (N)
    125 32 7360 6880
    160 40 12064 11310
    200 40 18850 18096
    250 50 29450 28270
    320 63 48250 46380
    Sipariş Örneği :
    PMB – YA
    160 – 0200
    EB ÇB
    K1

      Ürün Kodu Silindir Ø
    Strok    		 Silindir
    Bağlantıları    		 Standart Dışı
    Varyasyonlar
    STANDART DIŞI VARYASYONLAR
    R1 : Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 )
    R2 : Paslanmaz Çelik Saplamalar ( SS 304,SS 316 )
    R3 : Kapak Bağlantı Civataları Paslanmaz Çelik ( SS 304 )
    R4 : Mil Ucu Somunu Paslanmaz Çelik ( SS 304 )
    R5 : Silindir Mili CK 45 Çelik ( Sert Krom Kaplamalı )
    M1 : Silindir Milinde Uzatılmış Erkek Diş
    M2 : Dişi Diş Açılmış Silindir Mili
    M3 : Silindir Mili Özel Diş Ölçüsü
    M4 : Uzatılmış Silindir Mili
    K1 : Max.150° C İçin Sızdırmazlık Elemanları ( Viton )
    K2 : Mil Keçesi NBR+PA
    K3 : Sızdırmazlık Elemanları NBR
    K4 : Mil Keçesi Viton
    Çalışma Akışkanı : Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava

    Çalışma Sıcaklık Derecesi : Poliüretan (PU) : -20° C…….+80° C
    Viton (FKM) :-30° C…….+150° C

    Max. Çalışma Basıncı : 10 Bar
slide

SİLİNDİR Ø MİL Ø İTME ve ÇEKME KUVVETLERİ (6Bar)
(mm) (mm) İtme Kuvveti (N) Çekme Kuvveti (N)
125 32 7360 6880
160 40 12064 11310
200 40 18850 18096
250 50 29450 28270
320 63 48250 46380
